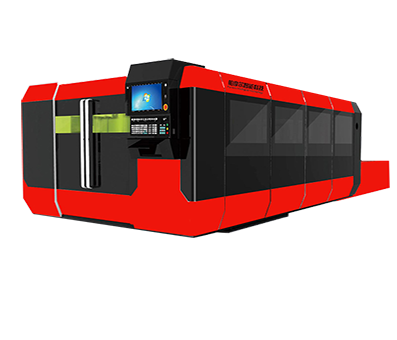

高功率交換臺光纖激光切割機應用方案

該產品床身采用整體焊接結構，龍門橫梁設計，具有極高的形位公差精度；傳動方面采用全套進口高端品牌產品，配備STOBER高剛性精密減速機、ATLANTA磨削齒輪齒條、REXROTH高精度直線導軌等高效傳動機構，剛性好、精度高，保證了長期的高精度運行；控制系統使用國際 的EtherCAT總線控制器，是將激光切割、精密機械、數控技術等技術有機的結合為一體。配備高安全性的全封閉罩殼結構，采用深藍色和白色的主色調，突顯設備的科技感和 感，整體美觀大方，操作人性化。

高功率交換臺光纖激光切割機產品特點：

◎卓越的光束質量：聚焦光斑更小，切割線條更精細，切口光滑，外觀美，無變形，工作效率更高，加工質量更好。

◎極高的穩定性：采用 的進口光纖激光器，結構緊湊，體積小，采用固定光路，能量耗損小，切割質量穩定。

◎光路不受約束，光纖傳輸損耗小，可實現加工范圍 *大化。

◎極低的維護成本：無激光器工作氣體；光纖傳輸，無需反射鏡片；可節約大量維護成本。

◎采用專業軟件可實現各種圖形和文字的及時加工，使用簡單、方便。

◎液壓調節高低雙交換臺，節省上下料時間。

◎加寬的導超大功率激光加工環境下的結構穩定性。

◎高安全性全封閉罩殼結構。

◎節能環保，完善的除煙，除塵系統。

◎運行成本低，滿足24小時工業生產需要。

高功率交換臺數控光纖激光切割機應用領域：

可切割多種金屬板材、主要適用于不銹鋼、碳鋼、錳鋼、鍍鋅板、各種合金板、稀有金屬等材質的快速切割；

廣泛應用于：機械制造、電梯、鈑金、廚房設備、機箱機柜、機床設備、電氣設備、燈飾五金、廣告標牌、汽車配件、展示器材、各種金屬制品、鈑金切割加工等行業；

高功率交換臺光纖激光切割機床身部分：

床身采用整體焊接結構，且對床身兩側導軌支架進行了重新設計，將其寬度由200mm增加到300mm，大大地提高了機床的穩定性；床身鋪裝T10石墨板，實驗結果表明，石墨板優異的導熱性能可將大功率激光切割作業產生的局部高溫迅速擴散，達到散熱的目的，有效改善高溫對機架整體結構的影響；石墨板上方安裝的可更換滑料板，可對易碎的石墨板起到保護作用，提高其耐用性；

床身擁有 *佳抽煙口，通過排煙管道進行自動抽煙，能使切割過程中產生的煙塵輕易排出戶外，改善了工作環境；整個工作區域采用全封閉式罩殼，安全防護合理，且更符合環保。

1.交換工作臺：

工作臺為焊接結構，具有較好的強度及穩定性。交換工作臺分為兩部分，由固定工作臺和兩個可移動的切割臺組成；兩個切割臺通過液壓升降裝置和鏈條傳動裝置，實現自動交換，整個交換過程可在30s內完成，大大提高了生產效率。

2.橫梁部分：

采用龍門橫梁設計，重量輕、剛性好、動態性能佳、運行平穩。采用全封閉的防塵結構，使其內裝的齒輪齒條、直線導軌的使用壽命大大提高。

3.Z軸部分：

Z 軸上下裝置就是實現切割頭的上下運動。Z 軸裝置中的電容傳感器檢測出切割嘴到板材表面的距離后，將信號反饋到控制系統，然后由控制系統控制Z 軸電機驅動切割頭上下運動，從而控制了切割嘴與板材的距離不變，有效地保證切割質量。
